Comment fonctionnent les puces électroniques : une explication simple
Un processeur moderne contient plusieurs milliards de transistors gravés dans un espace à peine plus grand qu'une vignette de timbre. Ces minuscules interrupteurs électroniques sont la base de tout ce que fait votre téléphone, votre ordinateur, ou même votre machine à laver connectée. Comprendre comment ils fonctionnent, c'est comprendre pourquoi la technologie évolue si vite — et pourquoi elle finira par se heurter à des limites physiques fondamentales.
Qu'est-ce qu'une puce électronique, exactement ?
Un circuit intégré en quelques mots
Une puce électronique — appelée aussi circuit intégré — est un ensemble de composants électroniques miniaturisés gravés sur une fine tranche de silicium. Le silicium est choisi non pas parce qu'il conduit bien l'électricité, mais précisément parce qu'il la conduit à moitié bien : c'est un semi-conducteur, ce qui permet de contrôler le flux électrique avec une précision chirurgicale.
Avant les circuits intégrés, les ordinateurs étaient construits avec des composants séparés — résistances, condensateurs, tubes à vide — reliés par des fils. Une simple opération logique nécessitait une armoire entière de matériel. L'invention du circuit intégré dans les années 1950-1960 a tout changé.
Aujourd'hui, une seule puce peut contenir des milliards de transistors, chacun plus petit qu'un virus. Ce n'est pas une métaphore : les transistors les plus récents mesurent quelques nanomètres, là où un virus de la grippe mesure environ 80 à 120 nanomètres.
Le rôle du silicium

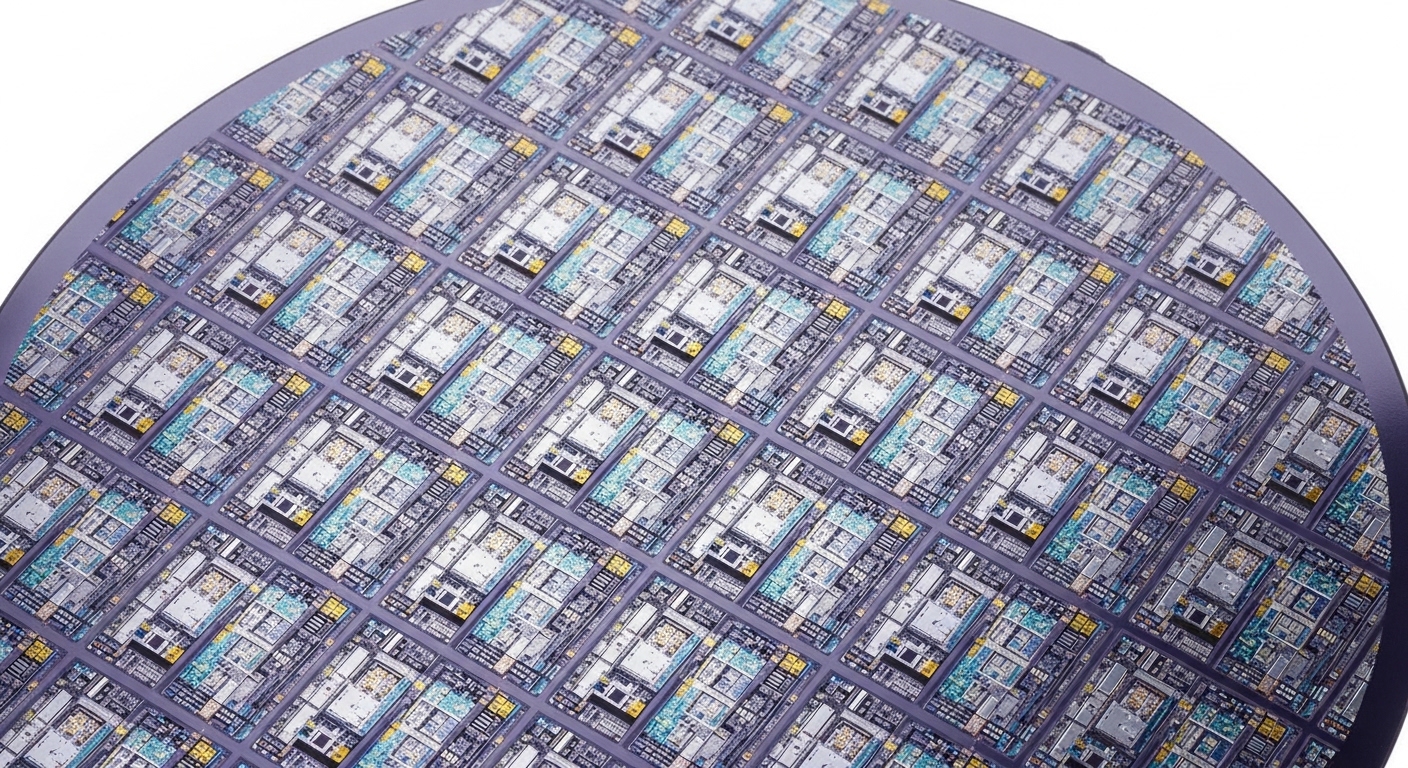

Le silicium pur est extrait du sable de quartz, purifié à un degré de pureté extrême, puis fondu et tiré en lingots cylindriques appelés 'boules'. Ces boules sont ensuite découpées en tranches ultrafines appelées wafers. C'est sur ces wafers que les circuits sont gravés par un procédé appelé lithographie.
Comment fonctionne un transistor — le composant de base
Un interrupteur à l'échelle atomique
Le transistor est l'élément fondamental de toute puce. Son rôle est simple : laisser passer ou bloquer un courant électrique. Un transistor peut être dans l'état '1' (courant qui passe) ou '0' (courant bloqué). C'est le langage binaire à sa source la plus physique.

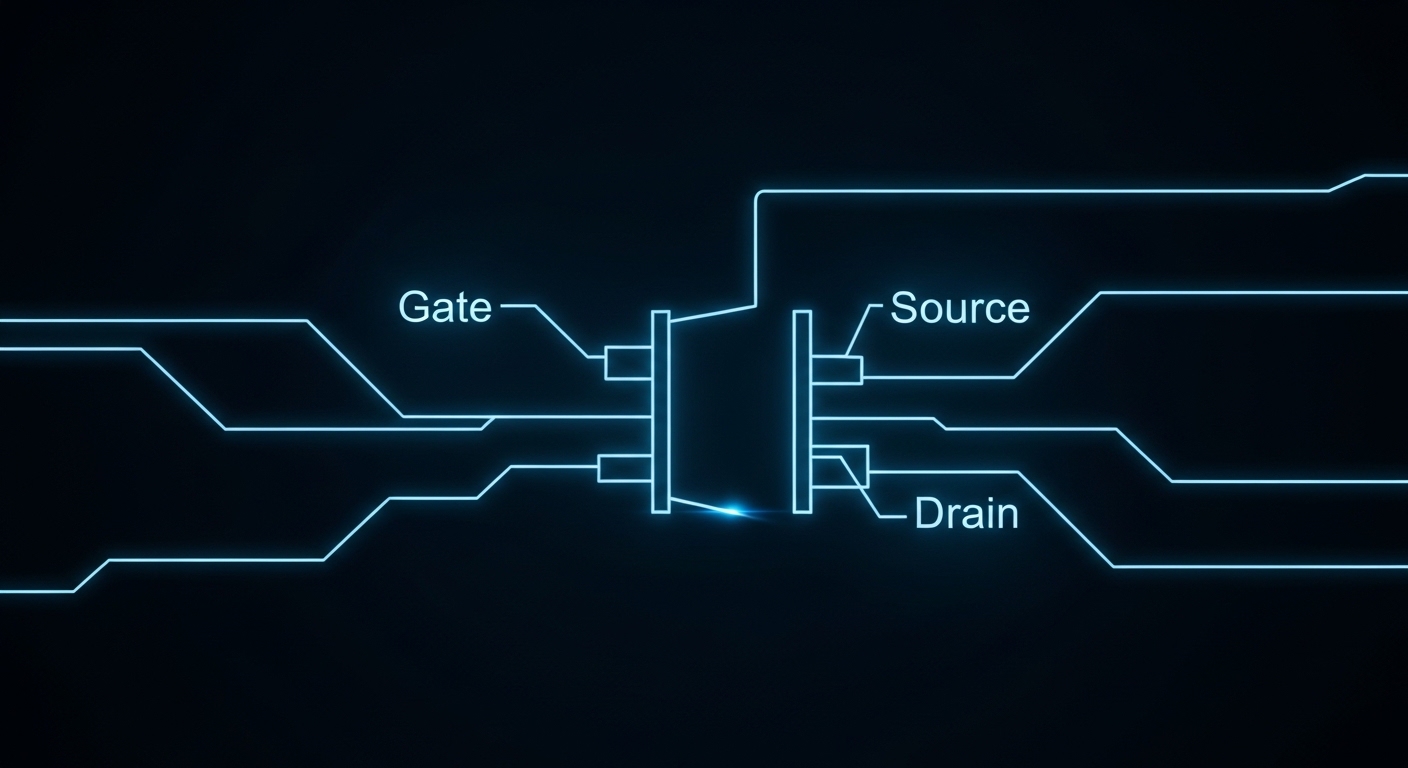

Un transistor classique de type MOSFET — le plus répandu dans les puces modernes — fonctionne comme un robinet. Une tension appliquée sur une électrode appelée 'grille' ouvre ou ferme le passage du courant entre deux autres électrodes. Pas de pièces mobiles, pas de frottement : juste un champ électrique qui déplace des électrons.
Des milliards de transistors qui s'allument et s'éteignent des milliards de fois par seconde : c'est littéralement tout ce qu'un processeur fait. La complexité émerge de la répétition.
De la logique binaire aux calculs réels
En combinant plusieurs transistors, on crée des 'portes logiques' : des circuits qui effectuent des opérations comme ET, OU, NON. En assemblant des milliers de portes logiques, on obtient des unités capables d'additionner des nombres. En assemblant des millions de ces unités, on obtient un processeur capable d'exécuter des instructions complexes.
C'est une architecture en couches d'abstraction. Chaque couche cache la complexité de la suivante. Quand vous cliquez sur un bouton dans une application, des millions de transistors basculent en quelques nanosecondes pour produire le résultat visible à l'écran.
Comment les puces sont fabriquées : la lithographie
Graver des circuits à la lumière
La fabrication d'une puce ressemble davantage à de la photographie qu'à de la mécanique. Le procédé central s'appelle la lithographie : on projette un motif lumineux sur le wafer recouvert d'un matériau photosensible appelé 'résine'. Les zones exposées à la lumière se modifient chimiquement, permettant ensuite de graver ou déposer des matériaux avec une précision extrême.
Pour atteindre des gravures de quelques nanomètres, les fabricants utilisent aujourd'hui la lithographie ultraviolette extrême (EUV). Cette technologie utilise une lumière dont la longueur d'onde est d'environ 13,5 nanomètres — soit moins que la taille d'un atome d'ADN. Les machines EUV, fabriquées quasi exclusivement par la société néerlandaise ASML, coûtent plusieurs centaines de millions d'euros pièce.
Des centaines d'étapes pour une seule puce

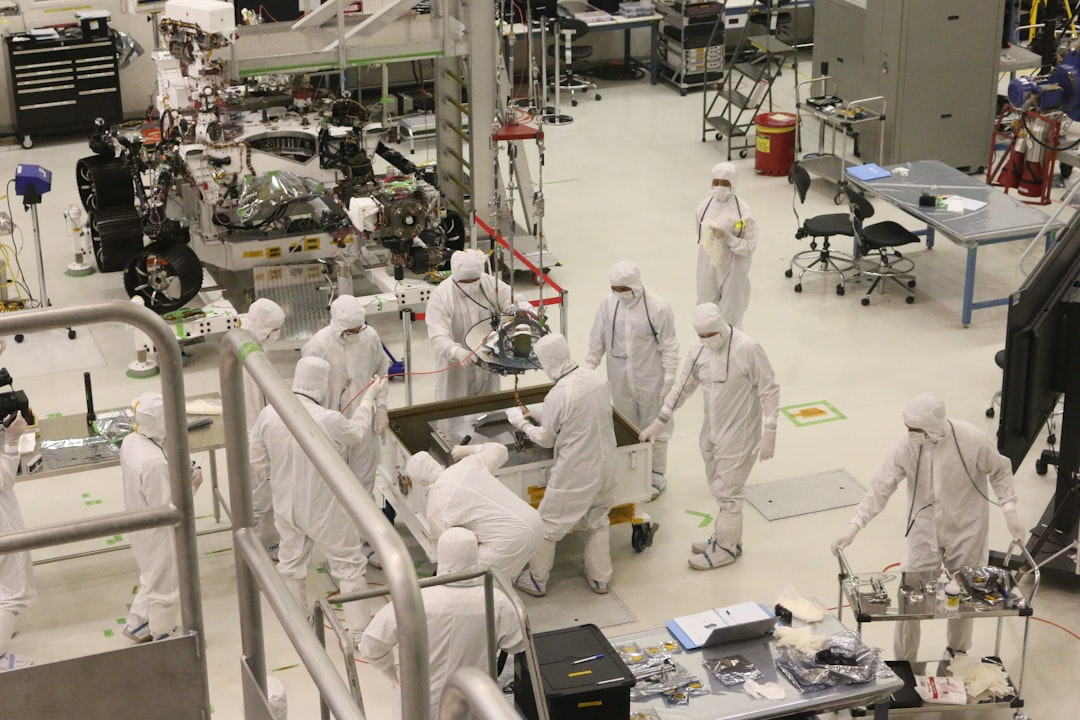

La fabrication complète d'un wafer peut nécessiter plusieurs centaines d'étapes successives et durer plusieurs mois. Une contamination par une seule particule de poussière peut rendre un chip inutilisable — c'est pourquoi les salles blanches maintiennent des niveaux de pureté de l'air que les blocs opératoires les plus stériles n'atteignent pas.
Quiconque a déjà vu un wafer défectueux comprend intuitivement pourquoi les puces coûtent cher : le taux de rendement — la proportion de chips fonctionnels par wafer — est une variable économique aussi critique que la performance technique.
La puce dans votre poche a traversé plus d'étapes de fabrication qu'un médicament de chimiothérapie. C'est l'objet manufacturé le plus complexe que l'humanité produise en masse.
Pourquoi les puces deviennent-elles plus puissantes chaque année ?
La loi de Moore et ses limites
En 1965, Gordon Moore — cofondateur d'Intel — a observé que le nombre de transistors sur une puce doublait environ tous les deux ans, sans augmentation de coût. Cette observation, devenue la 'loi de Moore', a guidé toute l'industrie pendant des décennies. Elle n'est pas une loi physique : c'est une prédiction auto-réalisatrice qui a structuré les investissements et les objectifs de l'industrie.
Mais cette progression ralentit. Miniaturiser davantage les transistors pose des problèmes quantiques : à quelques nanomètres, les électrons commencent à 'tunneliser' — à traverser des barrières qu'ils ne devraient pas pouvoir franchir. Ce phénomène provoque des fuites de courant et des erreurs de calcul.
Les nouvelles stratégies : empiler plutôt que réduire
Face aux limites de la miniaturisation 2D, l'industrie se tourne vers d'autres approches. L'empilement 3D — superposer plusieurs couches de transistors — permet d'augmenter la densité sans réduire la taille des composants individuels. Les puces mémoire HBM (High Bandwidth Memory) utilisées dans les accélérateurs d'intelligence artificielle exploitent déjà cette technique.
Une autre stratégie consiste à spécialiser les puces plutôt que de les rendre universellement puissantes. Les NPU (Neural Processing Units) intégrés dans les smartphones récents sont optimisés spécifiquement pour les calculs d'IA — ils consomment moins d'énergie qu'un processeur généraliste pour les mêmes tâches.
(Opinion : La course à la miniaturisation a produit des miracles technologiques, mais elle a aussi créé une dépendance géopolitique dangereuse. Concentrer la fabrication des puces les plus avancées dans deux ou trois pays — avec une seule entreprise capable de produire les machines EUV nécessaires — est une fragilité systémique que ni les marchés ni les gouvernements n'ont encore vraiment résolue.)
FAQ
Quelle est la différence entre un processeur, une puce et un circuit intégré ?
Un circuit intégré est le terme générique pour tout composant électronique miniaturisé sur silicium. Une puce est souvent utilisé comme synonyme familier. Un processeur est un type spécifique de circuit intégré conçu pour exécuter des instructions logiques et arithmétiques — c'est le 'cerveau' d'un appareil. Il existe de nombreux autres types de puces : mémoires, capteurs d'image, puces radio, etc.
Pourquoi les puces chauffent-elles autant ?
Chaque transistor qui bascule dissipe une infime quantité d'énergie sous forme de chaleur. Multipliez cela par des milliards de transistors commutant des milliards de fois par seconde, et la chaleur accumulée devient significative. C'est pourquoi les processeurs haute performance nécessitent des systèmes de refroidissement élaborés — et pourquoi la consommation énergétique des centres de données est devenue un enjeu environnemental majeur.
Est-ce qu'on peut fabriquer des puces sans silicium ?
Oui, et c'est un domaine de recherche actif. Des matériaux comme le carbure de silicium (SiC) ou le nitrure de gallium (GaN) offrent des propriétés intéressantes pour certaines applications, notamment les hautes températures ou les hautes fréquences. Le graphène et d'autres matériaux 2D sont étudiés pour l'après-silicium. Mais remplacer le silicium à l'échelle industrielle reste un défi colossal — des décennies d'infrastructure, de procédés et de savoir-faire sont bâties autour de ce matériau.
Ce qui est vertigineux, c'est que toute cette complexité — les milliards de transistors, les centaines d'étapes de fabrication, les contraintes quantiques — aboutit à un objet que vous glissez dans votre poche sans y penser. La prochaine fois que votre téléphone rame, ce n'est probablement pas la puce qui est en cause. C'est le logiciel qui tourne dessus — et ça, c'est une autre histoire entièrement.
